該裝置采用低功耗設計,抗干擾能力強,可在線校準;兼備三相帶電顯示功能,LED顯示開關柜是否帶電,免維護功耗低,可核相且核相電壓低。
一、概述
脈沖電流法是當前普遍認可且廣泛使用的一種局部放電量測試方法,其結果是以pC為單位的視在放電量,屬于定量性質的測量,能客觀反映電氣設備的絕緣狀態。IEC 對此在2000年制定了專門的檢測標準。每一次局部放電現象都伴隨著正負電荷的中和,表現為一個具有極陡上升沿的電流脈沖,脈沖電流法即通過測量該脈沖電流的大小來計算局部放電量的大小。基于脈沖電流法的局部放電測試通常用于電氣設備的型式試驗、出廠試驗和其他離線測試中,通過無局部放電的可控升壓測量系統實現測試。而實際運行設備現場由于存在各種形式的電磁干擾,并不具備相比于離線測試時的無局部放電升壓測試條件,所以基于脈沖電流法的帶電或在線局部放電測試應用較少。
二、產品特點
該產品具有采用脈沖電流法(對標局放實驗室),檢測靈敏和結果準確;具備A、B、C三相同時獨立監測局放功能;具備局放圖譜顯示;具備三相帶電指示;具備接地故障指示具備接收節點測溫傳感器數據及顯示等特點,主要應用于各種具備帶電傳感器的高低壓電氣設備,例如:開關柜、環網柜、環保柜等。
三、產品外觀及尺寸結構

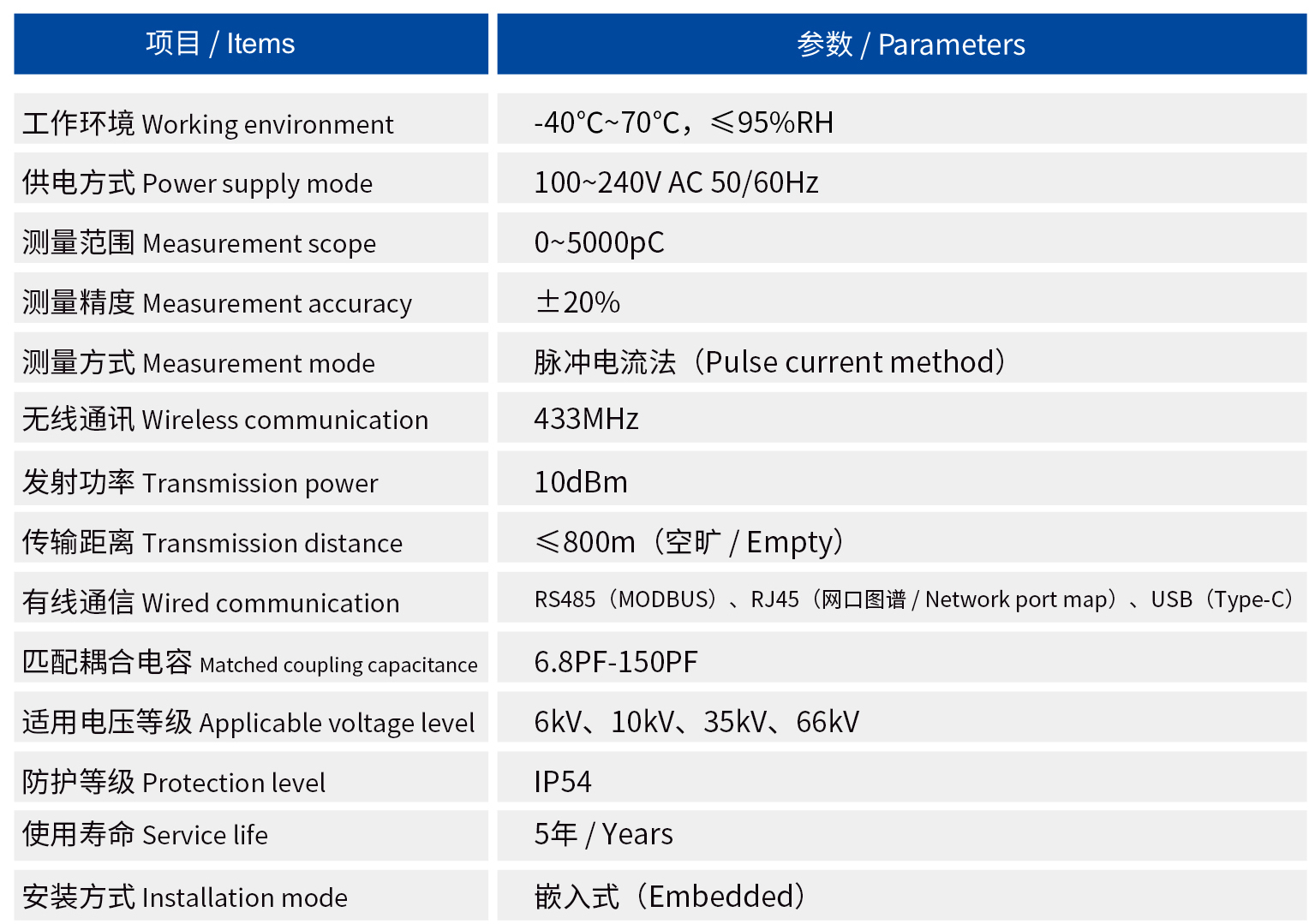

四、技術參數
五、產品安裝應用
六、系統拓撲圖
